胶带斗式提升机产品概述：

TD胶带斗式提升机

胶带斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度不超过40m。TD型按JB3926-85《垂直斗式提升机全民快3》标准设计制造，目前国内常用的斗式提升机均为垂直式，较新型。胶带斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

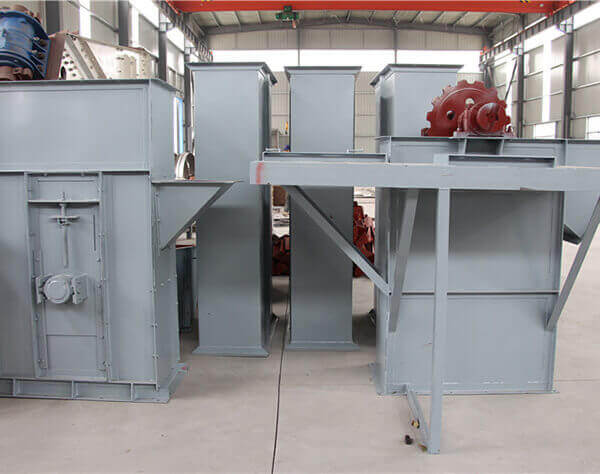

TD胶带斗式提升机

胶带斗式提升机基本结构：

胶带斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

胶带斗式提升机结构形式:传动装置胶带斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

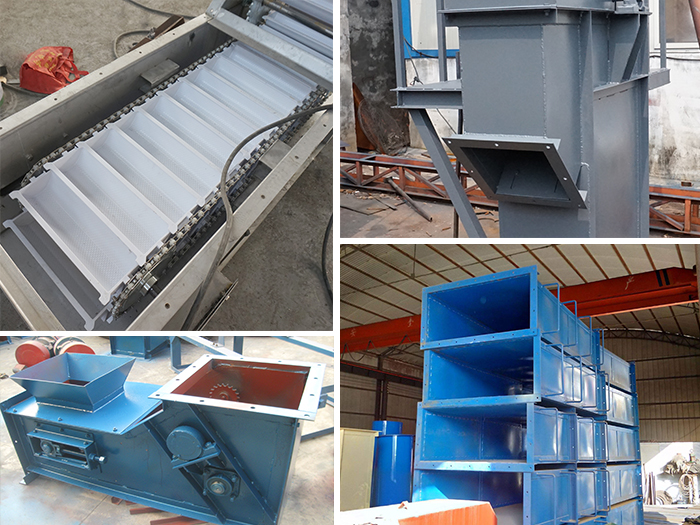

TD型斗式提升机外型结构

胶带斗式提升机主要特点：

全民快3 1.驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。

全民快3 2.提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

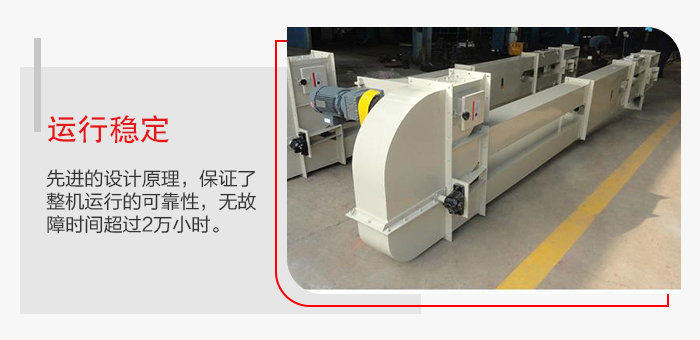

全民快3 3.运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高，提升机运行平稳，因此可达到较高的提升高度。

全民快3 4.使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

胶带斗式提升机技术参数表：

型号	TD160				TD250				TD315				TD400
料斗形式	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD
输送量(m³/h)	全民快3 5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
全民快3 斗宽(mm)	160				全民快3 250				315				全民快3 400
斗容(L)	全民快3 0.5	0.9	4.2	1.9	全民快3 1.3	全民快3 2.2	3.0	4.6	2	全民快3 3.6	全民快3 3.8	5.8	3.1	5.6	5.9	9.4
全民快3 斗距(mm)	280		全民快3 350		360		450		400		500		480		560
全民快3 带宽(mm)	200				全民快3 300				400				全民快3 500
斗速(m/s)	全民快3 1.4				全民快3 1.6				1.6				全民快3 1.8
物料量大块(mm)	25				35				45				55
型号	TD500				TD630			全民快3 TD160		全民快3 TD250		TD350		TD450
料斗形式	Q	H	ZD	SD	H	ZD	SD	Q	S	Q	S	Q	S	Q		S
输送量(m³/h)	38	70	58	92	85	89	全民快3 142	4.7	8	18	22	25	42	50		72
斗宽(mm)	500				630			160		250		全民快3 350		全民快3 450
全民快3 斗容(L)	全民快3 4.8	9	全民快3 9.3	15	14	全民快3 14.6	全民快3 23.5	全民快3 0.65	全民快3 1.1	2.6	3.2	7	全民快3 7.8	14.5		15
斗距(mm)	500		625		710			全民快3 300		全民快3 400		500		全民快3 640
带宽(mm)	600				700			200		全民快3 300		400		500
全民快3 斗速(m/s)	全民快3 1.8				2			1		1.25		1.25		1.25
物料量大块(mm)	60				70			25		35		45		55

说明：

1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2.斗提机料斗用途为：

浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
